Lưu ý: Hướng dẫn này dành cho người đã có kiến thức cơ bản về điện. Nếu chưa có kinh nghiệm, hãy nhờ kỹ thuật viên hoặc liên hệ nhà cung cấp để được hỗ trợ nhằm đảm bảo an toàn.
1. Chuẩn bị vật tư
Trước khi thi công, cần chuẩn bị đầy đủ các thiết bị và dụng cụ sau:
- Tấm pin năng lượng mặt trời
- Inverter
- Pin lưu trữ (nếu có)
- Pat Z hoặc Mini Rail
- Kẹp biên
- Kẹp giữa
- Dây DC
- Đầu nối MC4
- Dây AC
- CB bảo vệ, tủ điện
- Dụng cụ thi công điện (máy khoan, máy bấm cos MC4, đồng hồ đo điện, tua vít…)
2. Lắp đặt tấm pin trên mái tôn
Bước 1. Đo và định vị vị trí lắp đặt
- Xác định vị trí lắp đặt phù hợp trên mái.
- Đo kích thước tấm pin.
Ví dụ:
Kích thước tấm pin: 2,38 m × 1,13 m
Bước 2. Cố định Pat Z
- Dùng vít bắn tôn để cố định Pat Z lên xà gồ.

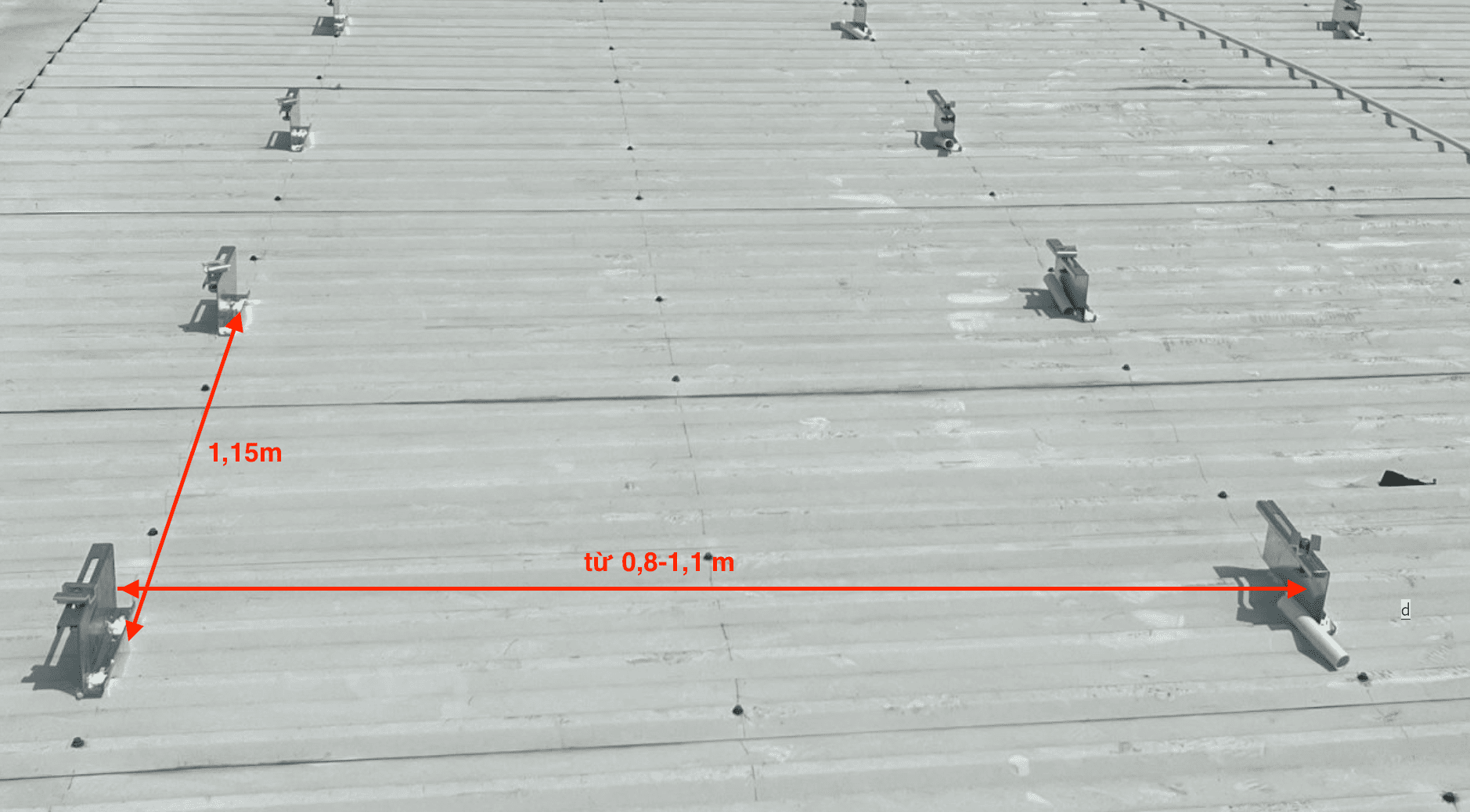

- Khoảng cách giữa hai Pat theo chiều dài tấm pin khoảng 1,15 m (tính theo tim Pat z).
Nếu khoảng cách giữa các xà gồ từ:
- 0,9 m – 1,1 m: sử dụng 4 Pat cho mỗi tấm pin.
- Nếu khoảng cách lớn hơn, cần cân nhắc bổ sung thêm Pat để tăng độ chắc chắn.
Sau khi bắt vít hoàn tất:
- Bơm keo Silicone chống thấm vào toàn bộ vị trí vít bắn tôn.
Bước 3. Đưa tấm pin lên mái
- Sử dụng dây thừng chắc chắn.
- Nên có 02 người phối hợp kéo tấm pin lên mái để đảm bảo an toàn.
Sau đó:
- Đặt tấm pin lên Pat Z đã cố định.
- Siết chặt:
- Kẹp biên: dùng cho đầu và cuối dãy pin.
- Kẹp giữa: dùng để liên kết hai tấm pin liền kề.
Bước 4. Kết nối các tấm pin
Đấu nối theo đúng cực của đầu MC4:
- Cực âm (đầu cái – lớn) kết nối với
- Cực dương (đầu đực – nhỏ) của tấm pin kế tiếp.
Các tấm pin sẽ được đấu nối tiếp.
Lưu ý quan trọng
Trước khi quyết định số lượng tấm pin trên một chuỗi (String), cần:
- Kiểm tra điện áp DC tối đa mà Inverter cho phép.
- Không để điện áp chuỗi pin vượt quá giới hạn của Inverter vì có thể gây hư hỏng thiết bị.
Nếu chưa chắc chắn, hãy hỏi nhà cung cấp hoặc kỹ thuật viên để được tư vấn.
3. Đi dây DC
Xác định cực
- Dây Đen: Cực Âm (-)
- Dây Đỏ: Cực Dương (+)

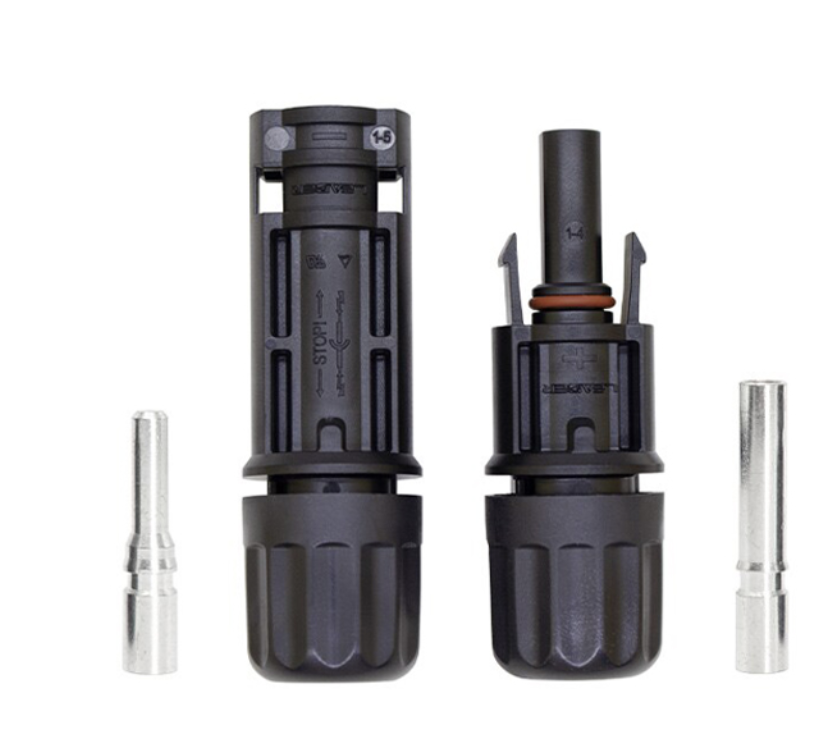

Bấm đầu nối MC4
Thực hiện như sau:
- Dây đen → bấm MC4 đầu đực (đầu nhỏ).
- Dây đỏ → bấm MC4 đầu cái (đầu lớn).
Lưu ý: Đầu MC4 sau khi bấm sẽ ngược với đầu âm/dương trên tấm pin. Cần kiểm tra kỹ trước khi đấu nối.
4. Lắp đặt Inverter và tủ điện
Lắp đặt Inverter
- Chọn vị trí thông thoáng.
- Tránh mưa nắng trực tiếp.
- Có khoảng cách tản nhiệt theo khuyến nghị của nhà sản xuất.
Việc đấu nối nên thực hiện theo User Manual của từng dòng Inverter để đảm bảo đúng kỹ thuật.

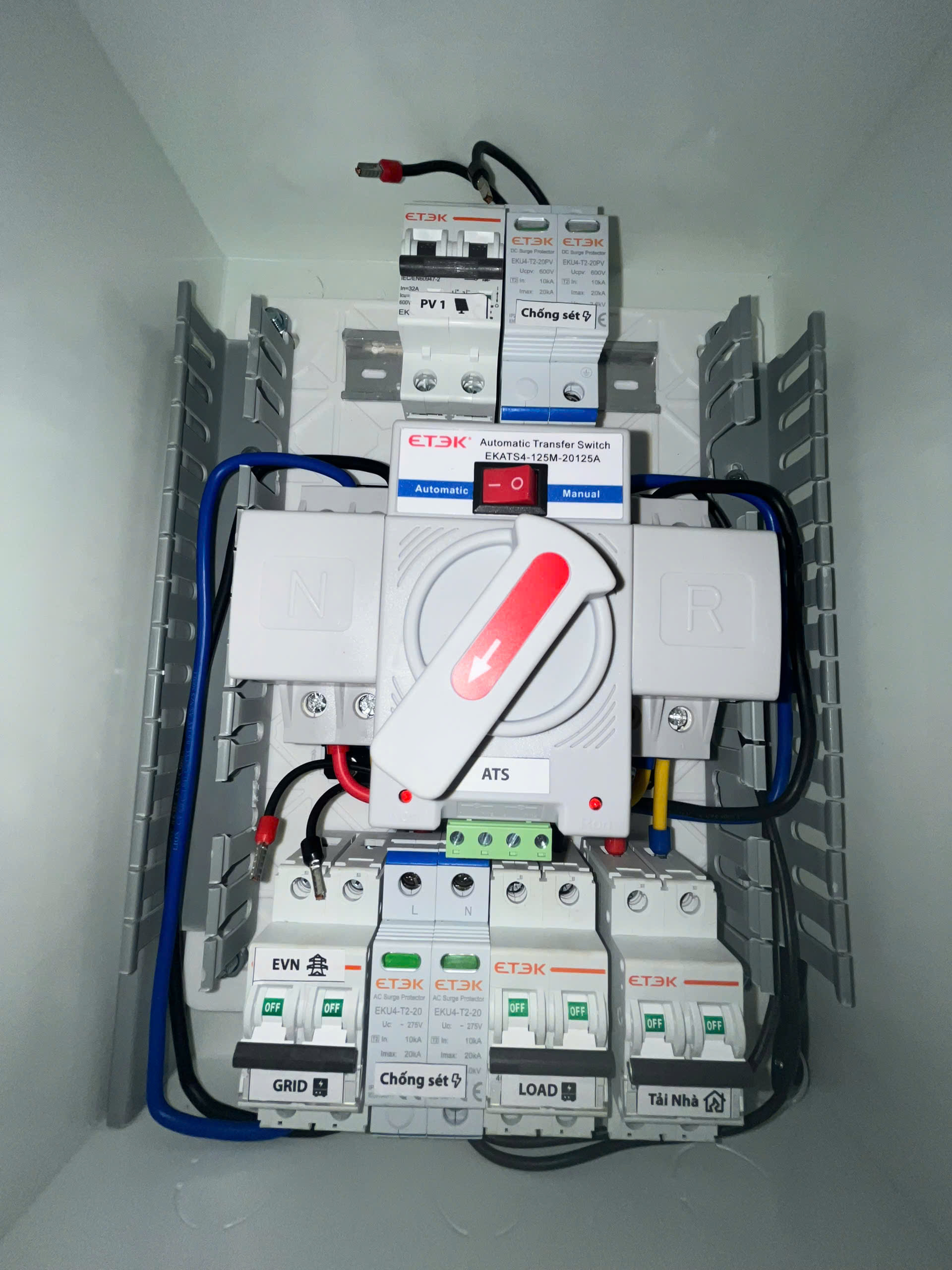

Đấu nối tủ điện
Trước khi đấu nối cần xác định chính xác:
- Dây L (Line)
- Dây N (Neutral)
CB EVN
Là CB nhận nguồn điện từ lưới điện EVN cấp vào nhà.
Khi lắp hệ thống điện mặt trời, nguồn GRID của Inverter sẽ được đấu vào CB EVN trong tủ điện.
CB LOAD
Dây từ cổng LOAD của Inverter sẽ đấu vào CB LOAD trong tủ điện.
CB Tổng tải nhà
Toàn bộ phụ tải của gia đình sẽ được cấp điện thông qua CB Tổng tải nhà.
Đấu dây DC từ tấm pin
Dây DC từ các String pin sẽ được đưa vào:
- CB PV1
- Sau đó đấu vào cổng PV của Inverter.
Lưu ý: Dây DC không có L/N như AC mà là cực (+) và (-). Cần xác định đúng cực trước khi đấu nối.
Kiểm tra trước khi cấp nguồn
Trước khi khởi động hệ thống cần:
- Kiểm tra thông mạch.
- Kiểm tra cực âm (+/-).
- Kiểm tra điện áp chuỗi pin.
- Kiểm tra toàn bộ đầu nối MC4.
- Đảm bảo không có hiện tượng đấu nhầm hoặc chạm chập.
5. Khởi động hệ thống
Sau khi hoàn tất việc kiểm tra, tiến hành khởi động theo thứ tự:
- Bật CB GRID.
- Bật CB PV1 hoặc DC Switch.
- Nhấn nút nguồn (Power) trên Inverter.
- Chờ Inverter khởi động và kiểm tra các thông số hoạt động trên màn hình hoặc App.
⚠️ Những lưu ý quan trọng về an toàn
- Không thi công khi trời mưa hoặc mái tôn ướt.
- Luôn sử dụng dây an toàn khi làm việc trên cao.
- Không cắm/rút đầu MC4 khi hệ thống đang mang tải hoặc đang phát điện.
- Kiểm tra cực (+/-) nhiều lần trước khi đấu vào Inverter.
- Không để điện áp chuỗi pin vượt quá điện áp DC tối đa của Inverter.
- Sau khi hoàn thành, nên đo điện áp và kiểm tra toàn bộ hệ thống trước khi đưa vào vận hành.
Xem thêm các bước cài đặt app và inverter
